Simulado de concurso para Engenheiro Eletricista

Sobre Qualidade da Energia Elétrica, analise as afirmativas.

I - A determinação da qualidade da tensão do sistema de distribuição quanto à flutuação de tensão tem por objetivo avaliar o incômodo provocado pelo efeito da cintilação luminosa no consumidor, que tenha em sua unidade consumidora pontos de iluminação alimentados em baixa tensão.
II - O sistema de distribuição e as instalações de geração conectadas ao mesmo devem, em condições normais de operação e em regime permanente, operar dentro dos limites de frequência situados entre 59,9 Hz e 60,1 Hz.
III - Variações de tensão de curta duração (VTCD) são desvios significativos na amplitude do valor eficaz da tensão durante um intervalo de tempo inferior a três segundos.
IV - O desequilíbrio de tensão é o fenômeno caracterizado por qualquer diferença verificada nas amplitudes entre as três tensões de fase de um determinado sistema trifásico e/ou na defasagem elétrica de 120° entre as tensões de fase do mesmo sistema.

Estão corretas as afirmativas

A ocorrência de descargas atmosféricas pode causar sérios danos às instalações elétricas e vitimar pessoas e animais que se encontrem dentro da área atingida pela descarga. A fim de evitar esses danos, deve-se instalar um Sistema de Proteção Contra Descargas Atmosféricas (SPDA) cujos requisitos básicos dependem do tipo de estrutura que se deseja realizar a proteção. Alguns dos principais elementos que compõem o SPDA são listados a seguir. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Captor: principal elemento do para-raios, formado normalmente por três ou quatro pontas composto por material condutor.
( ) Mastro: elemento constituído de um tubo condutor, composto por material metálico, que serve como e do captor.
( ) Eletrodo de terra: condutor metálico que interliga o mastro ou o captor ao eletrodo de terra, podendo ser dos tipos natural ou não natural.
( ) Condutor de descida: elemento responsável pela dispersão da corrente elétrica proveniente da descarga no solo, composto de material metálico.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

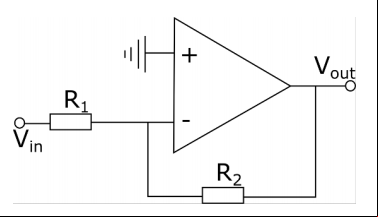

Considerando o circuito composto por um amplificador operacional ideal e dois resistores apresentado na ilustração abaixo, e seja Vin uma fonte de tensão contínua com amplitude igual a 10 V, assinale a alternativa incorreta.

Um motor de corrente alternada em funcionamento com 78% de Fator de Potência consome 12 A de corrente em uma linha de 127 V. A potência aparente e a potência real são, respectivamente:

Apesar de não ser propriamente um dispositivo de conversão eletromecânica de energia, o transformador é um equipamento de extrema importância na análise global e na operação dos sistemas elétricos de potência. Sendo assim, é importante que esses equipamentos sempre estejam em perfeito estado de operação. Para este fim, os ensaios a vazio e de curto-circuito são utilizados. Nesse contexto, assinale a alternativa que não apresenta uma finalidade do ensaio a vazio de transformadores.

A Norma Regulamentadora – NR 10 estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde do trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade.
Essa NR se aplica às fases de geração, transmissão, distribuição e consumo, incluindo as etapas de projeto, construção, montagem, operação, manutenção das instalações elétricas e quaisquer trabalhos realizados nas suas proximidades, observando-se as normas técnicas oficiais estabelecidas pelos órgãos competentes e, na ausência ou omissão destas, as normas internacionais cabíveis. De acordo com o texto e considerando a segurança em instalações elétricas, analise as afirmativas.
I - As medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica e, na sua impossibilidade, o emprego de tensão de segurança.
II - É obrigatório que os projetos de instalações elétricas especifiquem dispositivos de desligamento de circuitos que possuam recursos para impedimento de reenergização, para sinalização de advertência com indicação da condição operativa.
III - A proteção supletiva é o meio destinado a garantir a proteção contra choques elétricos em situações de maior risco de perda ou anulação das medidas normalmente aplicáveis e em situações ou locais em que os perigos do choque elétrico são particularmente graves.
IV - O projeto elétrico deve definir a configuração do esquema de aterramento, a obrigatoriedade ou não da interligação entre o condutor neutro e o de proteção e a conexão à terra das partes condutoras não destinadas à condução da eletricidade.
Estão corretas as afirmativas

A seguir são apresentados 4 tipos de sensores utilizados em automação de sistemas elétricos.
I - Sensores ultrassônicos
II - Sensores de propulsão
III - Sensores termopares
IV - Sensores piezoelétricos
Qual alternativa apresenta as grandezas medidas por esses sensores, na ordem em que são apresentados (I, II, III e IV)?

Analise o circuito:

Sobre os circuitos retificadores trifásicos de meia-onda, marque V para as afirmativas verdadeiras e F para as falsas.
( ) Necessitam obrigatoriamente de um transformador trifásico na entrada, com o secundário ligado em estrela ou ziguezague, fato que limita um pouco seu uso.
( ) Com o aumento do número de fases, o número de pulsos da tensão na carga é menor, melhorando o fator de ripple e aumentando o valor médio da tensão.
( ) Como sempre existe um diodo conduzindo, a corrente na carga será contínua, e, em valor médio, √3 vezes maior que a corrente por diodo.
( ) Os diodos estão ligados em catodo comum, portanto aquele que tiver o anodo mais positivo estará conduzindo.
Assinale a sequência correta.

A seguir são apresentados 4 símbolos gráficos referentes às instalações elétricas prediais.

Qual alternativa apresenta as descrições dos símbolos, na ordem em que são apresentados (a), (b), (c) e (d)?

Em 2016, o governo brasileiro assinou um decreto que permitiu a migração das rádios difusoras AM para a faixa de FM. A respeito dessa migração, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As emissoras que operam na faixa de FM possuem melhor qualidade de áudio, porém com uma ocupação maior de banda que o sinal AM.
( ) Os sinais de rádio AM sofrem menos com interferências provenientes de aparelhos elétricos, raios solares, tempestades, pois trabalham numa faixa inferior do espectro eletromagnético.
( ) Para uma mesma potência transmitida, os sinais de rádio AM possuem maior cobertura que os sinais de rádio FM.

Assinale a sequência correta.
