Simulado de concurso para Engenheiro Mecânico

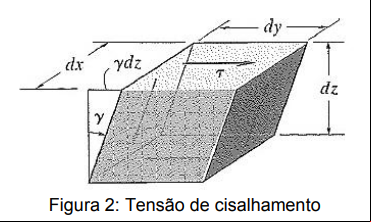

João Resistente estava estudando para sua prova e perguntou ao seu professor se, no volume da figura a seguir, as forças verticais de cisalhamento realizavam trabalho. O professor propôs 5 alternativas para João conforme abaixo. Analise a figura a seguir, onde "T" ́(Tau) é a tensão de cisalhamento e "F" é a força de cisalhamento e assinale a alternativa correta.
d

Leia o texto a seguir, adaptado da norma NBR 8196/1999.

"A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficiente para permitir uma interpretação fácil e clara da informação representada."
Conforme a Norma NBR 8196, uma escala 1:10 representa uma _____, ao o que uma escala 10:1 representa uma _____. Já um desenho na escala 1:1 pode ser classificado como _____.

Assinale a alternativa que preenche correta e respectivamente as lacunas.

A expressão "física newtoniana" refere-se ao conjunto de contribuições de Isaac Newton para a Física. A respeito da cinemática dos corpos, assinale a alternativa incorreta.

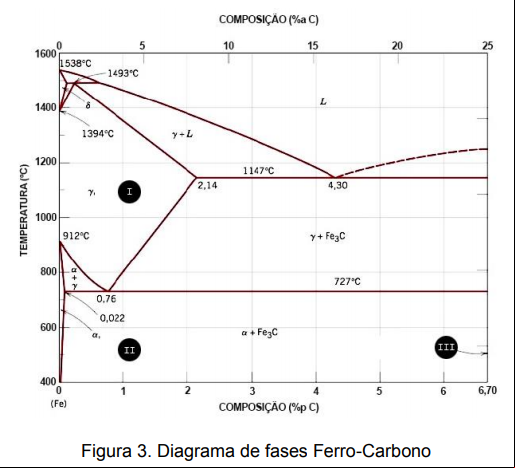

A figura a seguir apresenta um diagrama de fases Ferro-Carbono. Sobre os compostos indicados pelos algarismos I, II e III, assinale a alternativa correta.

Leia o texto abaixo adaptado do livro "SHAPIRO, H.N.; MORAN, M.J. Princípios de termodinâmica para engenharia. 7ª ed. Rio de Janeiro: LTC (Grupo GEN), 2009.´, a respeito de Combustão.

"São três os principais elementos químicos presentes nos combustíveis usuais. O _____ geralmente tem uma contribuição inexpressiva na energia liberada, mas pode ser uma causa significativa de problemas relacionados à poluição e à corrosão. Na combustão completa, todo o _____ é queimado para formar _____ e todo o _____ é queimado para formar _____."

Assinale a alternativa que preenche correta e respectivamente as lacunas.

Compressores e turbinas são utilizados em meios de transporte, na indústria, em usinas e muitas outras aplicações. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Uma turbina é um dispositivo que desenvolve potência em função da agem de um gás ou líquido escoando através de uma série de pás colocadas em um eixo que está livre para girar.
( ) Na modelagem de turbinas a vapor e a gás, a energia potencial líquida da matéria em escoamento normalmente é desprezível.
( ) Compressores são dispositivos nos quais o trabalho é realizado sobre a substância em escoamento ao longo dos mesmos, de modo a mudar o estado da substância, aumentar a pressão e/ou a elevação.
( ) São tipos de compressores: Alternativo, Fluxo axial, Centrífugo e de Lóbulo.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Leia o texto a seguir, adaptado do livro "CALLISTER, W. D. Ciência e engenharia de materiais ± Uma introdução. 8.ed. Rio de Janeiro: LTC, 2012.", a respeito de Fadiga em Materiais.

"A fadiga é uma falha que ocorre em estruturas submetidas a tensões _____. Sob tais circunstâncias, é possível ocorrer uma falha sob um nível de tensão consideravelmente _____ao limite de resistência à tração ou ao limite de escoamento para uma carga _____ .Mesmo em metais com natureza normalmente _____a falha por fadiga é de natureza _____."

Assinale a alternativa que preencha correta e respectivamente as lacunas.

Analise as afirmativas abaixo sobre a Cinemática de Fluidos e dê valores Verdadeiro (V) ou Falso (F).

( ) São componentes do movimento de fluido: Translação, Rotação, Deformação Angular e Deformação Linear.
( ) Uma partícula fluida pode estar submetida a uma aceleração convectiva devido ao seu movimento, mesmo em um campo de velocidade permanente.
( ) A rotação de partículas fluidas nunca ocorrerá em escoamentos nos quais temos tensões de cisalhamento.
( ) Escoamentos para os quais nenhuma rotação de partícula ocorre são chamados de escoamentos irrotacionais. Embora nenhum escoamento real seja verdadeiramente irrotacional, muitos escoamentos podem ser estudados com sucesso considerando que eles sejam invíscidos (não viscosos) e irrotacionais, porque os efeitos viscosos são frequentemente desprezíveis

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Analise as afirmativas sobre Cinemática e Dinâmica de corpos rígidos e dê valores Verdadeiro (V) ou Falso (F).

( ) Velocidade Escalar refere-se à intensidade da Velocidade.
( ) A Velocidade Escalar Média é a distância total percorrida dividida pelo tempo total. Isso é diferente da Velocidade Média, que é o deslocamento dividido pelo tempo.
( ) Uma partícula pode ter aceleração não nula e, no entanto, ter velocidade igual a zero.
( ) A Cinética é o estudo das forças que causam movimento.
( ) A Cinemática é um estudo da geometria do movimento.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Leia o texto a seguir, adaptado do livro "HIBBELER, R.C., Resistência dos Materiais, 7 Ed. Prentice Hall Brasil, 2010".

"Energia de deformação resulta do trabalho interno das tensões normal e de cisalhamento. Ela é sempre uma quantidade ________.
À medida que o comprimento da viga ________, a energia de deformação provocada por flexão torna-se muito maior do que a energia de deformação provocada por cisalhamento. Por essa razão, de modo geral, a energia de deformação por cisalhamento em vigas ________ ser desprezada."

Assinale a alternativa que preencha correta e respectivamente as lacunas.
